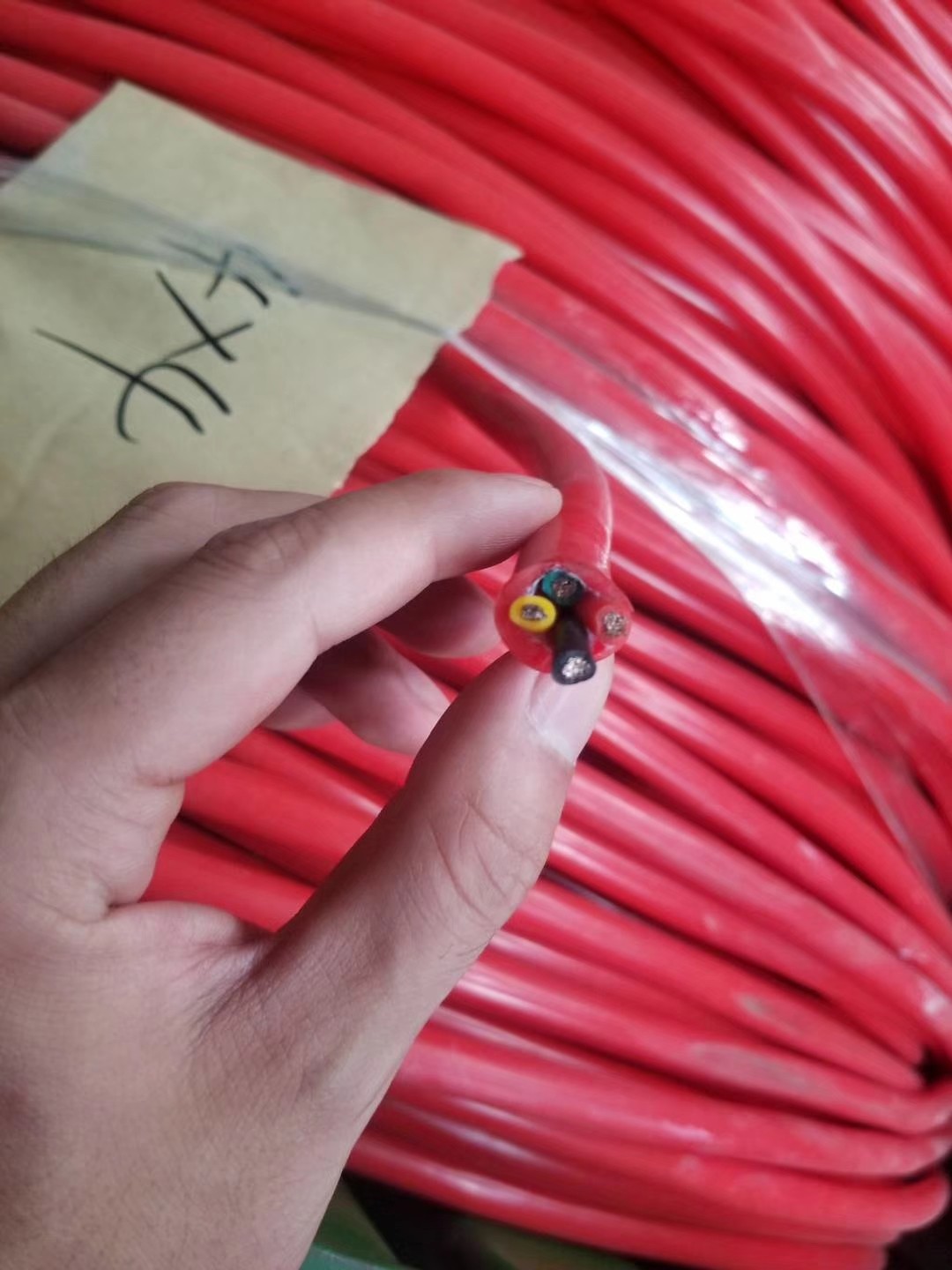

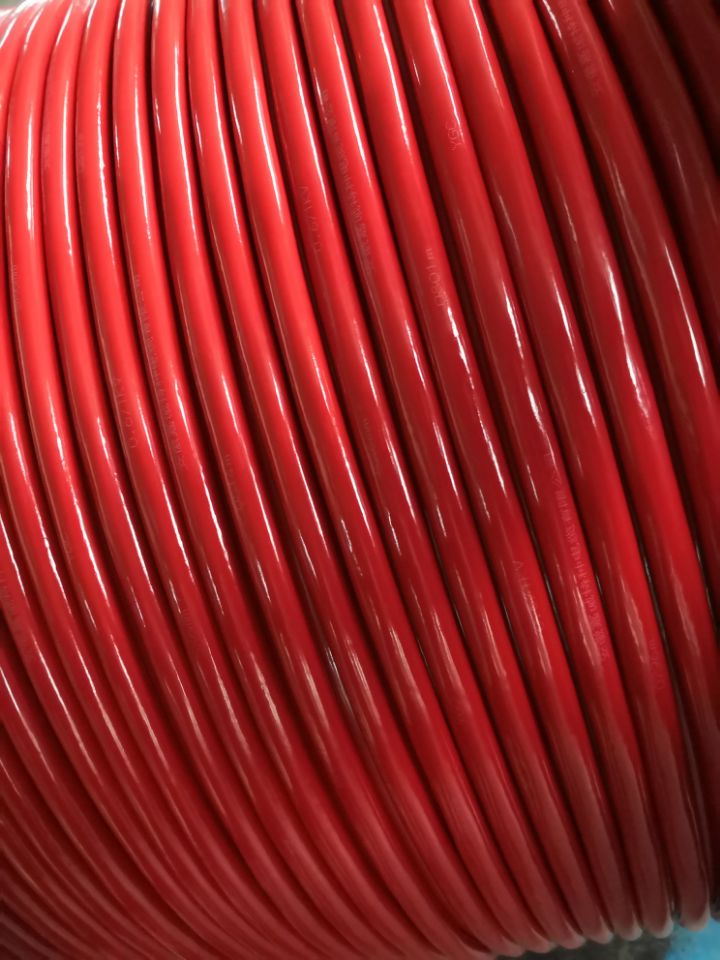

ZR-KFGP，ZR-KFGRP-高温控制屏蔽电缆
铜芯氟塑料绝缘硅橡胶护套耐高温阻燃屏蔽控制电缆
产品适用于交流额定电压450/750V及以下移动或固定敷设用电器仪表连接线或信号传输，电缆具有较好的热稳定性，能在高温、低温、腐蚀性中保持良好的电性能和柔软性，适合冶金、电力、石化等行业具有移动耐温等特殊要求场合使用。
产品执行标准
Q/HHTZH004.2
阻燃耐火特性试验执行GB12666-90标准
ZR-KFGPR 10*1.5高温控制屏蔽电缆参数：
1、电缆导体允许长期工作温度：180℃，温度为-60℃；
2、电缆短路时（*长持续时间不超过5s）电缆的温度350℃。
3、该产品具有优良性能及耐老化性能。
代号名称和含义
表2
| 项目 | 代号 | 说明 |
| 阻燃特性 | ZR | 阻燃硅橡胶护套 |
| 系列代号 | K | 控制电缆 |
| 绝缘材料 | G | 硅橡胶 |
| 护套材料 | G | 硅橡胶 |
| YVF | 丁腈聚氯乙烯 | |
| 屏蔽材料 | P | 铜丝编织屏蔽 |
| P1 | 镀锡铜丝屏蔽 | |
| 导体结构 | A | 单股导体 |
| B | 7股绞合导体 | |
| R | 多股绞合导体 |
ZR-KFGPR 10*1.5高温控制屏蔽电缆电阻参考：
标称截面 mm2 | 导 体 结 构 | 绝缘厚度 mm | 20℃时直流电阻不大于 Ω/km | ||
第2种 | 第5种 | 第 2 种 | 第 5 种 | ||
0 . 5 | 7/0.30 | 16/0.20 | 0.5 | 36.0 | 39.0 |
0 . 75 | 7/0.37 | 24/0.20 | 0.6 | 24.5 | 26.0 |
1 . 0 | 7/0.43 | 32/0.20 | 0.6 | 18.1 | 19.5 |
1 . 5 | 7/0.52 | 30/0.25 | 0.7 | 12.1 | 13.3 |
2 . 5 | 7/0.68 | 49/0.25 | 0.8 | 7.41 | 7.98 |
4 . 0 | 7/0.85 | 56/0.30 | 0.8 | 4.61 | 4.95 |
6 . 0 | 7/1.04 | 84/0.30 | 0.9 | 3.08 | 3.30 |
KFGP铜芯氟塑料绝缘硅橡胶护套耐铜丝屏蔽高温控制电缆 KFGP2铜芯氟塑料绝缘硅橡胶护套耐高温铜带屏蔽控制电缆 KFGP3铜芯氟塑料绝缘硅橡胶护套耐高温铝箔屏蔽控制电缆 KFGRP铜芯氟塑料绝缘硅橡胶护套耐铜丝屏蔽高温控制软电缆 KFGRP2铜芯氟塑料绝缘硅橡胶护套耐高温铜带屏蔽控制软电缆 KFGRP3铜芯氟塑料绝缘硅橡胶护套耐高温铝箔屏蔽控制软电缆 KFVP铜芯氟塑料绝缘聚氯乙烯护套耐铜丝屏蔽高温控制电缆 KFVP2铜芯氟塑料绝缘聚氯乙烯护套铜带屏蔽耐高温控制电缆 KFVP3铜芯氟塑料绝缘聚氯乙烯护套铝箔屏蔽耐高温控制电缆 KFVRP铜芯氟塑料绝缘聚氯乙烯护套耐铜丝屏蔽高温控制软电缆 KFVRP2铜芯氟塑料绝缘聚氯乙烯护套铜带屏蔽耐高温控制软电缆 |
ZR-KFGPR 10*1.5高温控制屏蔽电缆技术性能
6．1 导体直流电阻值应符合上表的规定。
6．2 绝缘线芯应经受5KV的工频火花电压试验。
6．3 成品电缆的绝缘电阻不小于500MΩ·km。
6．4 成品电缆应能经受交流50Hz，3000V/2min的耐压试验。
6．5 电缆线芯数 2~37芯，采用分色或数字标识。
基本电缆规格及结构参数
| 线芯*标称截面(mm2) | 导体结构 (根数*直径) mm | 电缆很大外径(mm) | 参考重量(kg/km) | ||
| KGGR | KGGRP | KGGR | KGGRP | ||
| 2*0.75 | 24*0.20 | 9.2 | 10.0 | 78 | 118 |
| 2*1.0 | 32*0.20 | 9.5 | 10.6 | 87 | 127 |
| 2*1.5 | 48*0.20 | 10.2 | 11.5 | 114 | 164 |
| 2*2.5 | 51*0.25 | 10.5 | 12.5 | 156 | 210 |
| 3*0.75 | 24*0.20 | 10.5 | 11.5 | 93 | 133 |
| 3*1.0 | 32*0.20 | 11.5 | 12.9 | 100 | 152 |
| 3*1.5 | 48*0.20 | 12.0 | 13.8 | 126 | 177 |
| 3*2.5 | 51*0.25 | 12.5 | 14.8 | 180 | 243 |
| 4*0.75 | 24*0.20 | 11.0 | 12.5 | 110 | 160 |
| 4*1.0 | 32*0.20 | 11.5 | 13.0 | 120 | 173 |
| 4*1.5 | 48*0.20 | 12.0 | 13.5 | 151 | 205 |
| 4*2.5 | 51*0.25 | 14.5 | 15.5 | 220 | 270 |
| 5*0.75 | 24*0.20 | 12.0 | 13.0 | 118 | 168 |
| 5*1.0 | 32*0.20 | 12.5 | 13.5 | 140 | 200 |
| 5*1.5 | 48*0.20 | 13.0 | 14.2 | 190 | 250 |
| 5*2.5 | 51*0.25 | 14.0 | 15.2 | 290 | 380 |
| 7*0.75 | 24*0.20 | 12.5 | 13.5 | 141 | 201 |
| 7*1.0 | 32*0.20 | 13.0 | 14.2 | 162 | 231 |
| 7*1.5 | 48*0.20 | 13.6 | 14.6 | 230 | 290 |
| 7*2.5 | 51*0.25 | 15.5 | 16.5 | 350 | 360 |
| 8*0.75 | 24*0.20 | 13.5 | 14.5 | 165 | 224 |
| 8*1.0 | 32*0.20 | 14.0 | 15.0 | 190 | 223 |
| 8*1.5 | 48*0.20 | 15.8 | 17.2 | 278 | 281 |
| 8*2.5 | 51*0.25 | 17.0 | 18.2 | 410 | 560 |
| 10*0.75 | 24*0.20 | 14.1 | 15.4 | 210 | 310 |
| 10*1.0 | 32*0.20 | 15.0 | 16.0 | 260 | 394 |
| 10*1.5 | 48*0.20 | 17.1 | 18.1 | 345 | 460 |
| 10*2.5 | 51*0.25 | 21.0 | 22.1 | 510 | 640 |
| 12*0.75 | 24*0.20 | 15.5 | 16.5 | 245 | 345 |
| 12*1.0 | 32*0.20 | 17.2 | 18.2 | 287 | 387 |
| 12*1.5 | 48*0.20 | 18.0 | 19.0 | 372 | 500 |
| 12*2.5 | 51*0.25 | 21.0 | 22.0 | 577 | 680 |
| 14*0.75 | 24*0.20 | 17.0 | 18.0 | 280 | 380 |
| 14*1.0 | 32*0.20 | 17.6 | 19.0 | 321 | 440 |
| 14*1.5 | 48*0.20 | 19.0 | 20.0 | 440 | 560 |
| 14*2.5 | 51*0.25 | 21.0 | 22.0 | 580 | 780 |
| 19*0.75 | 24*0.20 | 15.8 | 16.8 | 340 | 450 |
| 19*1.0 | 32*0.20 | 17.0 | 18.0 | 400 | 520 |
| 19*1.5 | 48*0.20 | 20.0 | 21.0 | 520 | 650 |
| 19*2.5 | 51*0.25 | 23.0 | 24.0 | 845 | 1023 |
