H05GG-F弹性体软电缆
一般用于住宅楼宇，厨房和办公室，在低机械压力的情况下用于电力供应。也为低温使用（如烹调用具，烙铁，烤面包机）。
标准及认证

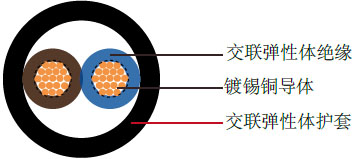

电缆结构
| 多股柔软镀锡铜导体 |
| 参考标准 VDE-0295 Cl-5, IEC 60228 Cl-5 |
| 交联弹性体EI3绝缘 |
| 色彩编码遵循VDE-0293-308 |
| 交联弹性体EM 9外护套-黑色 |
技术特性
| 工作电压 | 300/300V |
|---|
| 测试电压 | 2000V |
|---|
| 动态弯曲半径 | 4×Ø |
|---|
| 静态弯曲半径 | 3×Ø |
|---|
| 工作温度范围 | -15°C to +110°C |
|---|
| 短路时可达到的温度 | 200°C |
|---|
| 阻燃 | IEC 60332 -1 |
|---|
| 无卤 | IEC 60754-1 |
|---|
| 低烟 | IEC 60754-2 |
|---|
| 烟密度 | IEC 61034 |
|---|
电缆参数
| 线规 | 芯数 x 导体截面积 | 标称绝缘厚度 | 标称护套厚度 | 标称外径 | 标称电缆重量 |
|---|
| | # x mm2 | mm | mm | mm | kg/km |
|---|
| 18(24/32) | 2x0.75 | 0.6 | 0.8 | 6.3 | 53 |
| 17(32/32) | 2x1 | 0.6 | 0.9 | 6.8 | 64 |
| 16(30/30) | 2x1.5 | 0.8 | 1 | 8.3 | 95 |
| 14(30/50) | 2x2.5 | 0.9 | 1.1 | 9.8 | 140 |
| 18(24/32) | 3x0.75 | 0.6 | 0.9 | 6.8 | 65 |
| 17(32/32) | 3x1 | 0.6 | 0.9 | 7.2 | 77 |
| 16(30/30) | 3x1.5 | 0.8 | 1 | 8.8 | 115 |
| 14(30/50) | 3x2.5 | 0.9 | 1.1 | 10.4 | 170 |
| 12(56/28) | 3 x 4 | 1 | 1.2 | 12.2 | 240 |
| 10(84/28) | 3 x 6 | 1 | 1.4 | 13.6 | 320 |
| 18(24/32) | 4x0.75 | 0.6 | 0.9 | 7.4 | 80 |
| 17(32/32) | 4x1 | 0.6 | 0.9 | 7.8 | 95 |
| 16(30/30) | 4x1.5 | 0.8 | 1.1 | 9.8 | 145 |
| 14(30/50) | 4x2.5 | 0.9 | 1.2 | 11.5 | 210 |
| 12(56/28) | 4 x 4 | 1 | 1.3 | 13.5 | 300 |
| 10(84/28) | 4 x 6 | 1 | 1.5 | 15.4 | 405 |
| 18(24/32) | 5x0.75 | 0.6 | 1 | 8.3 | 100 |
| 17(32/32) | 5x1 | 0.6 | 1 | 8.7 | 115 |
| 16(30/30) | 5x1.5 | 0.8 | 1.1 | 10.7 | 170 |
| 14(30/50) | 5x2.5 | 0.9 | 1.3 | 12.8 | 255 |
